【レンズ性能評価】SIGMA 45mm F2.8 DG DN-分析028

シグマ 45mm F2.8の性能分析・レビュー記事です。

レンズの仕組みやその性能は一体どう違うのか、具体的な違いがほとんどよくわかりませんよね。

雑誌やネットで調べても似たような「口コミ程度のおススメ情報」そんな記事ばかりではないでしょうか?

当ブログでは、レンズの歴史やその時代背景を調べながら、特許情報や実写作例を元にレンズの設計性能を推定し、シミュレーションによりレンズ性能を技術的な観点から詳細に分析します。

一般的には見ることのできない光路図や収差などの光学特性を、プロレンズデザイナー高山仁が丁寧に紐解き、レンズの味や描写性能について、深く優しく解説します。

あなたにとって、良いレンズ、悪いレンズ、銘玉、クセ玉、迷玉が見つかるかもしれません。

それでは、世界でこのブログでしか読む事のできない特殊情報をお楽しみください。

作例写真は準備中です。

レンズの概要

SIGMA 45mm F2.8は、フルサイズミラーレス専用の小型標準単焦点レンズです。

本レンズが発売された2019年末を振り返ってみますと、この年からライカ、シグマ、パナソニックが提携し、共通マウントシステムを軸としたカメラ・レンズの販売が始められました。

この組織名称はLマウントアライアンスとされ、オールドレンズファンなら誰もが知る”Lマウント”の名に「だいぶ勘違いのざわめき」が起こったのがそろそろ懐かしい思い出です。

この中でシグマは35mmフルサイズにしては非常にコンパクトな新型カメラfpを発売し、同時に専用標準レンズ45mm F2.8も発売しました。このレンズが今回の分析対象となります。

2010年代のSIGMAレンズと言えば、2012年35mm F1.4から始まったArtシリーズが代表格となっており、そのコンセプトは大口径・高性能・重厚なことを特徴としていましたが、本レンズは本体カメラに合わせてサイズをコンパクトにまとめています。

他、近年は廃止される事の多い絞りリングを復活させるなどオールドレンズファンも意識したような機構も採用しています。

しかし45mmとは謎の焦点距離設定ですし、Fnoも2.8と近年の単焦点としては少々暗い仕様ですが、どのような特徴が隠されているのでしょうか?

私的回顧録

まず45mmと言う焦点距離は何から来ているのでしょうか?少し考察してみます。

撮影システムの標準焦点距離の決め方のひとつに「撮像素子の対角線長さと焦点距離を合わせたものにする」との考え方があります。

その考えなら35mmフルサイズセンサの対角線長は”約42mm”ですからこれに合わせたとも見れますね。

ご存じのように一般にはフルサイズ用レンズの標準は50mmとされています。これには所説ありますが「35mmカメラの始祖たるライカが最初に採用したから」説が最有力でしょう。

ではどうしてライカは標準を50mmにしたのかですが、人の目の分解能から逆算されたとか所説ありますが、残念ながら正確な記録は残っていないらしいです。

ちなみに、ライカの標準は正確には焦点距離51.6mmとされており、レンジファインダーカメラの時代は各社これに合わせていたため、その名残で現代でも各社の50mmレンズの実際の焦点距離は51.6mmになっていると聞きます。

そうするとこのSIGMA45mmレンズとの焦点距離差は6.6mm(約7mm)となり、実用上は50mmレンズと十分に異なる画角差が得られるので「あえて50mmとの差異を出そうと企画した」のかもしれません。

その他の見方としては、標準レンズは「ライカを始祖とした50mm派」と「眼の画界に近く自然な描写とされる35mm派」が対立しており、この抗争を止めるため約中間の焦点距離を標準にする「SIGMA提案するの粋な計らい」なのかもしれませんね。

初のミラーレス製品用なので撮像素子側に余裕ができ自由に設計してみたら一番バランスが良かっただけ、なのかもしれませんけど…

レンズについてやさしく基礎から知りたい方へ【光学設計者がおススメする本】はこちらです。

光学設計者がおススメする「光学の入門書」

私のブログに頻繁に記載されている光学・レンズ関連用語をもう少し詳しく知りたい方向けにおすすめの光学入門書を紹介します。

続きを見る

文献調査

現代のレンズですから検索すれば瞬時にわかります。特開2019-211703です。

本文を参照しますと単群でフォーカシングする一般的な構成と複数群でフォーカシングするフローティング構成の2種が提案されています。

SIGMA 45 F2.8製品の公式HPにはフローティングに関する記述はありませんから単群でのフォーカシング構造の実施例1を設計値と見て以下に再現します。

!注意事項!

以下の設計値などと称する値は適当な特許文献などからカンで選び再現した物で、実際の製品と一致するものではありません。当然、データ類は保証されるものでもなく、本データを使って発生したあらゆる事故や損害に対して私は責任を負いません。


当記事を読み終えますとレンズを購入したくなる恐れがございますので、事前に防湿庫の増設を検討されることをおススメいたします。

【最新カメラ雑誌情報と無料読み放題についてはこちら】をどうぞ。

【2022年9月】最新カメラ雑誌まとめ

この記事では最新のカメラ雑誌の情報をまとめてご紹介します。
実質無料で読む方法もご紹介します。

続きを見る

設計値の推測と分析

性能評価の内容について簡単にまとめた記事は以下のリンク先を参照ください。

 関連記事:光学性能評価光路図を図解

光路図

上図がSIGMA 45 F2.8 の光路図です。

7群8枚構成、非球面レンズは2枚も採用されています。過去の分析記事でも紹介した通り、50mmレンズは一般的にガウスタイプと言われる構成が最も性能が良く小型で効率的になります。

このレンズを見てみると一見ガウスとはかけ離れたようにも見えますが、絞りの前後はガウスの名残らしききついカーブの凹面があります。被写体側の5枚のレンズはガウス構成の由来でしょう。撮像素子側に負の焦点距離のコンバーターを付けたような構成になっているわけです。

この撮像素子側へコンバータを配置した設計はミラーレス用特有の設計で、撮像素子側に自由な空間ができたための工夫であると想像できます。

縦収差

球面収差像面湾曲歪曲収差のグラフ

球面収差 軸上色収差

球面収差一般的なガウスレンズのようなマイナス側へ膨らむフルコレクション型とは逆向きになっています。公式ホームページの説明によると「ボケを重視」したとか「クラシカルなボケ描写を目指した」とあるので、故意に通常とは逆の収差残しを行っているようです。

これは実写での検証が大変楽しみですね。

軸上色収差は現代レンズらしくほぼ完全に抑制されています。

像面湾曲

像面湾曲はグラフ上端の画面最周辺部での変動は大きめなものの中間部までは理想的に補正されています。

F2.8のこのレンズ場合、Fnoが暗めなため若干ボケ量が不足するので最周辺部の描写を甘くすることであえてボケを強調している可能性もあります。

歪曲収差

歪曲収差は珍しいことですが、若干の糸巻き形状になるようです。普通のガウスタイプのレンズは若干の樽型になります。

これも何かの視覚効果を狙っているのか?又はミラーレスタイプ特融の現象で撮像素子側の強い負レンズ群が影響しているのかもしれませんね。もしくはただの深読みしすぎかもしれませんが…

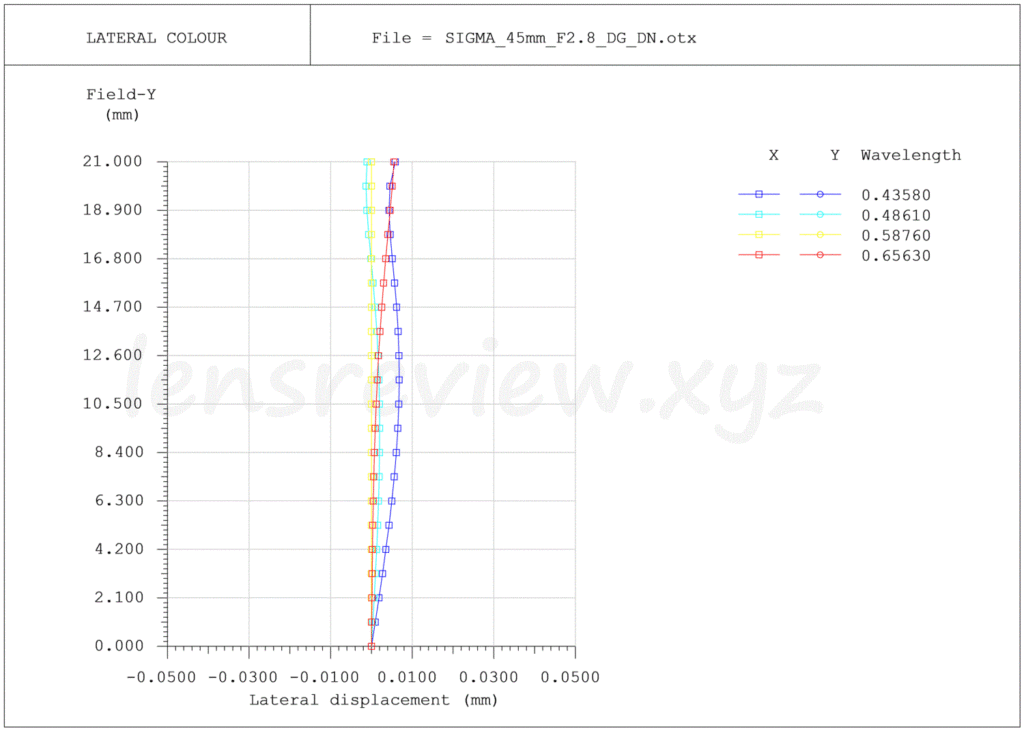

倍率色収差

倍率色収差は、現代レンズらしいきれいなまとまりです。

横収差

横収差として見てみましょう。

Fnoが暗めなこともありますが、きれいなグラフです。元々Fnoが暗いと右図のサジタル方向の収差は激減します。左図タンジェンシャル方向のグラフを見ても非球面レンズ2枚の効果で十分に補正されています。グラフ中心軸周りがきれいなので絞り込むとさらに解像性能が上がるのでしょう。


レンズが増えるとケースも必要ですよね。Amazonの格安ケースが手軽でおススメです。

スポットダイアグラム

スポットスケール±0.3(標準)

ここからは光学シミュレーション結果となりますが、最初にスポットダイアグラムから見てみましょう。

球面収差をわざと残しているのでスポットは若干大きめのようですが、策略なのでしょう。

過去に分析した事例では3次元ハイファイ設計で有名なNIKON NIKKOR 58mm F1.4に似た考えなのかもしれません。

スポットスケール±0.1(詳細)

こちらはスケールを変更し拡大したスポットです。

サジタルコマフレアが少なく、少々独特なスポット形状をしています。

SIGMAの考えるミラーレス時代の安価レンズの味なのでしょうか。

MTF

開放絞りF2.8

最後にMTFによるシミュレーションの結果を確認してみましょう。

球面収差を故意に残していますがさすがのバランスで開放からキレキレです。

小絞りF4.0

F2.8⇒F4.0なので1段絞っただけですがほぼ無収差レベルの高い解像度でしょう。

総評

SIGMAの意欲的な新型カメラ用の小型だけが特徴のカリカリレンズではないかと勘繰っておりましたが、なんと球面収差に味付けがなされた遊び心もある逸品に仕上げようと言う粋なレンズであると思われます。

こちらについては早期に作例実写を進めて確認し、追記したい所存です。


【レンズをタダで手に入れる方法】

キャッシュバックで【レンズを買おう】インターネット回線編

LENS Review的「タダでレンズを買おう」作戦。インターネット回線編

続きを見る

作例

作例集は準備中です


当ブログの作例製作時に参考にさせていただいてます、絶景を撮るための撮影ガイド本をまとめました。

様々な撮影テクニックや、多彩なロケーション情報が満載の本ばかりです。まずは達人のマネが、上達への近道ではないでしょうか?

【絶景を撮る】撮影ガイド本 おすすめ 10選

絶景写真を撮るための撮影場所や、撮影方法、機材などを紹介する「撮影ガイド本」を厳選して紹介します。
どの本を見ても思わずカメラを持って旅に出たくなる、そんな本ばかりですよ。

続きを見る

価格調査

SIGMA 45mm F2.8の最新価格については以下の有名通販サイトでご確認ください。

【おススメ記事 AMAZONベーシックカメラバックのまとめ】

製品仕様表

製品仕様一覧表 SIGMA 45mm F2.8 (Lマウント用)

画角51.3度
レンズ構成7群8枚
最小絞りF22
最短撮影距離0.24m
フィルタ径55mm
全長46.2mm
最大径64mm
重量215g
